基础知识填坑系列（1）-- 数据结构：从数组到红黑树，重新理解 Java 常见数据结构

这是「基础知识填坑系列」的第 1 篇。这一篇把 Java 里最常用的一批数据结构——数组、链表、HashMap、BST、AVL、红黑树——重新串成一条线，重点不是背结论，而是理解每种结构 ” 为什么存在 ”。

我以前学习数据结构时，很容易陷入一种状态：知道 ArrayList、LinkedList、HashMap，也背过 O(1)、O(n)、红黑树，但这些知识在脑子里是散开的。

后来我换了一个角度：不要先问 ” 这个结构是什么 “，而要先问 ” 它为什么要这样摆数据，它究竟想让哪一种操作变快 ”。

这篇文章按这条思路，从数组一路推到红黑树。

数据结构，本质上是在 ” 查询、插入、删除、顺序、关系、空间 ” 之间做取舍。

1. Array / ArrayList：用连续槽位换快速定位

数组最核心的能力不是 ” 可以存很多元素 “，而是：

知道下标，就能直接定位。

抽象地看：

index:   0      1      2      3      4
       ┌─────┬─────┬─────┬─────┬─────┐
       │ ref │ ref │ ref │ ref │ ref │
       └─────┴─────┴─────┴─────┴─────┘

对于固定大小的数组槽位，可以通过类似下面的关系定位：

目标位置 ≈ 起始位置 + index × 槽位大小

所以随机访问是 O(1)。

1.1 Java 的 ArrayList 连续的是什么？

一个重要修正是：对于 ArrayList<User>，不要想成所有 User 对象都紧挨着摆在一起。

OpenJDK 中 ArrayList 的核心缓冲区是：

transient Object[] elementData;

也就是说，更准确的模型是：

ArrayList

┌────────┬────────┬────────┬────────┐
│ ref A  │ ref B  │ ref C  │ null   │
└───┬────┴───┬────┴───┬────┴────────┘
    │        │        │
    ▼        ▼        ▼
 Object A  Object B  Object C

连续的是引用槽位；对象本身由 JVM 管理。

因此 ArrayList 扩容时，扩的是 backing array。旧数组中的引用会被复制到一个更大的新数组中，但被引用的对象本身并不会因为 ArrayList 扩容而重新创建。

这也解释了它的取舍：

• 按下标查询：O(1)
• 尾部追加：通常很快
• 中间插入 / 删除：需要搬动后续引用，O(n)

所以可以把 ArrayList 记成一句话：

ArrayList 用连续引用槽位换取快速随机访问。

2. LinkedList：不要求连续，用连接关系换局部插删

如果数组的问题是 ” 中间插入需要搬家 “，一个自然的想法就是：

数据为什么一定要连续放？

链表让每个节点保存 ” 下一个节点在哪里 “。双向链表再多保存一个 ” 上一个节点在哪里 ”。

null ← A ⇄ B ⇄ C ⇄ D → null

如果已经拿到了 B 和 C，在中间插入 X：

原来：B ⇄ C

变成：B ⇄ X ⇄ C

修改的是固定数量的引用，因此这一步本身是 O(1)。

2.1 为什么 LinkedList 查询是 O(n)？

因为它没有数组那种：

base + index × size

的直接定位能力。

如果要找第 500000 个节点，只能：

head → node1 → node2 → node3 → ... → node500000

所以最坏是 O(n)。

这里有一个非常重要的前提：

” 链表插入删除 O(1)” 指的是已经拿到目标节点时。

如果代码是：

list.add(500000, value);

仍然要先花 O(n) 找到位置，再做 O(1) 的引用修改，所以整体仍是 O(n)。

因此我现在会这样区分：

ArrayList：位置重要，直接定位快
LinkedList：连接重要，局部改关系快

3. Stack、Queue、Deque：重点不是怎么存，而是怎么使用

Array / LinkedList 主要解决数据怎么摆，而 Stack / Queue 更像是在数据结构之上增加操作规则。

Stack：后进先出

进入：main → A → B → C
退出：C → B → A → main

这正好符合函数调用的嵌套关系，因此 Stack 很适合：

• 函数调用
• 递归
• DFS
• Undo / 回退
• 括号匹配

Queue：先进先出 + 缓冲

Queue 不只是 ” 排队 “，后端工程里更重要的是：

让生产者和消费者不必完全同步。

Producer  ──▶  Queue  ──▶  Consumer
10000/s                  5000/s

短时间的速率差可以由 Queue 缓冲，避免流量直接打到下游。

当然，如果生产长期比消费快，Queue 最终还是会积压。它解决的是时间解耦，不是凭空创造处理能力。

Deque：两端都能操作

双端队列允许：

Head                  Tail
 ↓                      ↓
┌───┬───┬───┬───┬───┐
│ A │ B │ C │ D │ E │
└───┴───┴───┴───┴───┘
 ↑                      ↑
都可加入 / 删除

Java 的 ArrayDeque 通过数组 + head/tail 下标 + 循环利用空间，可以同时模拟 Stack 和 Queue。

4. HashMap：给 Key 算出一个 ” 接近直接定位 ” 的下标

数组的随机访问很快，但前提是我知道下标。

现实里我们更常见的需求是：

userId → User
configKey → Config
orderId → Order

我知道的是 Key，不是数组 index。

HashMap 的核心思路就是：

Key
 ↓
hash
 ↓
计算 bucket index
 ↓
Node[] table[index]

因此可以把 HashMap 理解成：

你给我 Key，我把它转换成数组下标。

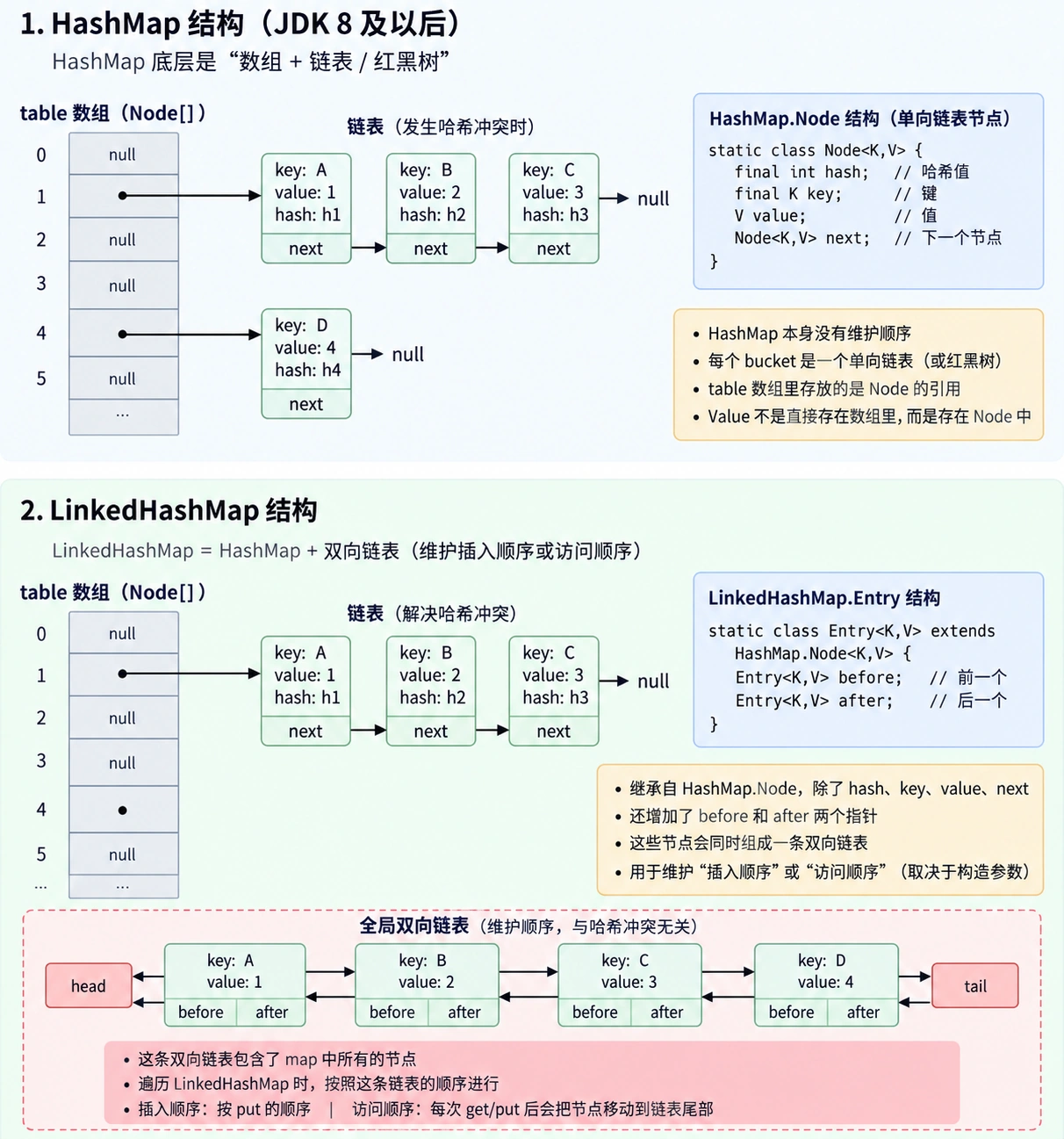

4.1 HashMap 存的不是 Value 本身，而是 Node

当前 OpenJDK 中，普通 bucket 节点的核心结构可以简化成：

static class Node<K,V> {
    final int hash;
    final K key;
    V value;
    Node<K,V> next;
}

所以底层更像：

Node[] table

0  null
1  ──▶ Node(A) → Node(B) → Node(C)
2  null
3  ──▶ Node(D)

table[index] 保存的是 bucket 首节点引用；发生哈希碰撞时，再通过 next 形成链。

5. 为什么 HashMap 平均查询是 O(1)，冲突后会变慢？

理想情况：

key
 ↓
hash
 ↓
index
 ↓
Node

直接命中一个 bucket，接近 O(1)。

但两个 Key 可能算到同一个 bucket：

bucket 5
  ↓
Node A → Node B → Node C

此时查询需要在 bucket 内继续比较 hash + equals。

假设整个 HashMap 有 N 个元素，而当前 bucket 有 k 个节点，那么链表 bucket 内查找是 O(k)，极端情况下 k≈N，就会退化成 O(n)。

因此 JDK 8+ 的 HashMap 在特定条件下会把长链表转换为红黑树，使 bucket 内的最坏查找从线性量级改善为 O(log k)。

当前 OpenJDK 中几个值得记住的阈值是：

TREEIFY_THRESHOLD    = 8
UNTREEIFY_THRESHOLD  = 6
MIN_TREEIFY_CAPACITY = 64

这意味着 ” 达到 8 就无脑树化 ” 并不准确：如果 table 本身还比较小，会优先考虑扩容，把节点重新分散；只有容量达到条件后才树化。

为什么不是 3 个节点就树化？

因为 Big O 不是全部。

链表节点简单、内存占用低、常数成本小；红黑树节点要维护更多关系，旋转、变色也有额外维护成本。数据很少时，直接走几步链表往往比建立一棵树更划算。

所以这是典型的工程取舍：

小规模用简单结构，冲突严重时才用复杂结构换更好的增长曲线。

6. 为什么 HashMap 容量喜欢用 2 的幂？

这是我理解 HashMap 时最有意思的一部分。

假设数组长度：

n = 8 = 1000₂
n-1 = 7 = 0111₂

n-1 形成了一个低位全为 1 的天然 mask。

于是：

index = hash & (n - 1);

例如 hash = 13 = 1101₂：

  1101
& 0111
------
  0101 = 5

对于 n = 2^k，这个操作等价于保留 hash 的最低 k 位，因此可以高效地完成 bucket 定位。

6.1 扩容为什么只会 ” 原位置 ” 或 ” 原位置 + oldCap”？

从 8 扩到 16：

旧 mask：0111
新 mask：1111
         ↑
只多看了一位

例如：

5  = 0101
13 = 1101

容量为 8 时，两者都只看低 3 位：

5  → 101 = 5
13 → 101 = 5

所以发生碰撞。

容量扩到 16 后，多看一位：

5  → 0101 = 5
13 → 1101 = 13

于是原来的 bucket 被拆开。

因此扩容时，每个旧 bucket 的节点只需要根据 ” 新增加参与 index 计算的那一位 ” 判断：

新 bit = 0 → 留在原 index
新 bit = 1 → newIndex = oldIndex + oldCap

从 8 → 16 → 32，本质上就是不断让 hash 的更多二进制位参与 bucket 定位。

7. 为什么默认 Load Factor 是 0.75？

HashMap 不会等 table ” 彻底挤满 ” 再扩容，因为元素越多，碰撞概率通常越高。

但也不能太早扩容，否则数组会长期非常空，浪费空间。

所以负载因子是在做：

更低：冲突少，但浪费内存、扩容频繁
更高：空间利用率高，但冲突更多

默认 0.75 是时间与空间之间的工程折中。

例如容量 16：

threshold ≈ 16 × 0.75 = 12

当元素数量越过阈值后进入扩容流程。

这里要注意：

size / capacity = 0.75 不等于 “75% 的 bucket 都被占用 ”。

因为多个元素可能碰撞在同一个 bucket 中。

8. LinkedHashMap：在 HashMap 的节点上，再加一条全局双向链表

HashMap 的核心目标是快速定位，它不负责提供 ” 插入顺序 ” 这样的遍历语义。

LinkedHashMap 的思路非常直接：

HashMap 负责找，双向链表负责顺序。

OpenJDK 中它的 Entry 继承 HashMap.Node，并增加：

Entry<K,V> before;
Entry<K,V> after;

因此同一个节点同时属于两种关系：

关系 1：Hash bucket
A → C → D

关系 2：全局顺序链表
A ⇄ B ⇄ C ⇄ D

这条全局双向链表和 ” 某个 bucket 是否发生哈希碰撞 ” 是两回事。

因此 LinkedHashMap 可以在保留 HashMap 查询能力的同时，维护插入顺序或访问顺序，这也是实现 LRU 类缓存时常见的基础结构。

从 HashMap 走向 Tree：为什么树能提高查询效率？

HashMap 让我理解了 O(1) 的 ” 近似直接定位 ”。

Tree 则是另一种思想：

我不一定一步找到，但每比较一次，就排除大量不可能的数据。

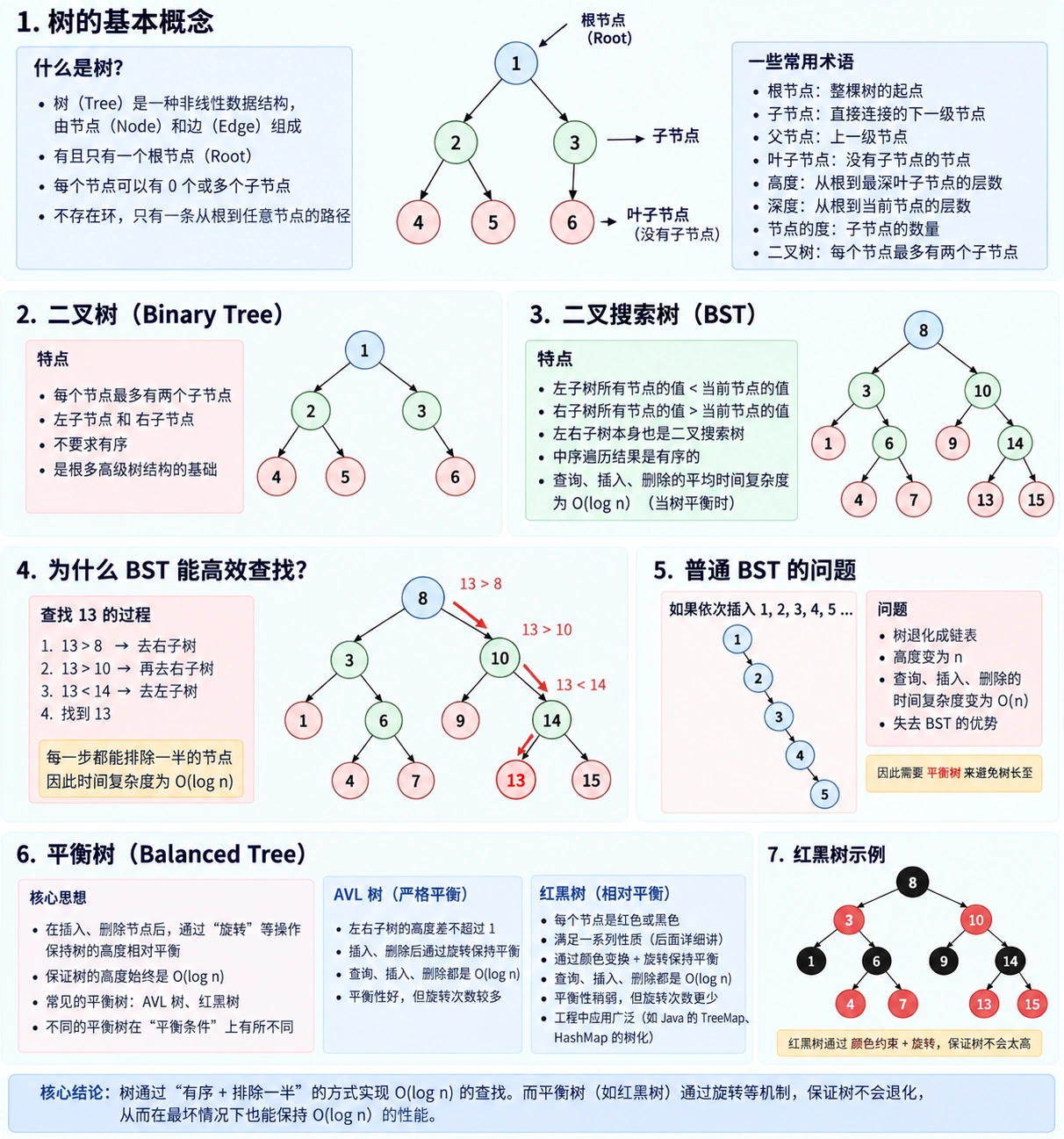

9. 普通二叉树不等于查询快

普通 Binary Tree 只要求：

每个节点最多两个孩子。

       A
      / \
     B   C
    / \
   D   E

它并没有规定大小关系。

所以只知道 ” 这是二叉树 “，并不能推出查找是 O(log n)。

真正产生搜索能力的是 Binary Search Tree（BST，二叉搜索树）。

10. BST：真正重要的是 ” 有序规则 ”

BST 增加：

左子树 < 当前节点 < 右子树

例如：

                 8
            /         \
           4           12
         /   \        /   \
        2     6      10    14
       / \   / \    / \    / \
      1  3  5  7   9  11  13 15

查找 13：

13 > 8  → 整个左子树排除
13 > 12 → 再排除一部分
13 < 14 → 走左边
找到 13

所以 BST 查询快的原因不是 ” 它长得像树 “，而是：

每一次比较都能排除一整棵子树。

如果树足够平衡，高度约为 log n，查询就是 O(log n)。

11. BST 最大的问题：它会长歪

依次插入：

1, 2, 3, 4, 5

普通 BST 完全可能变成：

1
 \
  2
   \
    3
     \
      4
       \
        5

它依然满足 BST 的大小关系，但已经退化成链表。

所以更准确地说，BST 查找复杂度首先是：

O(height)

只有当 height ≈ log n 时，才是我们想要的 O(log n)。

于是出现了 ” 平衡树 ”：

BST 负责有序；平衡算法负责别让树长得太高。

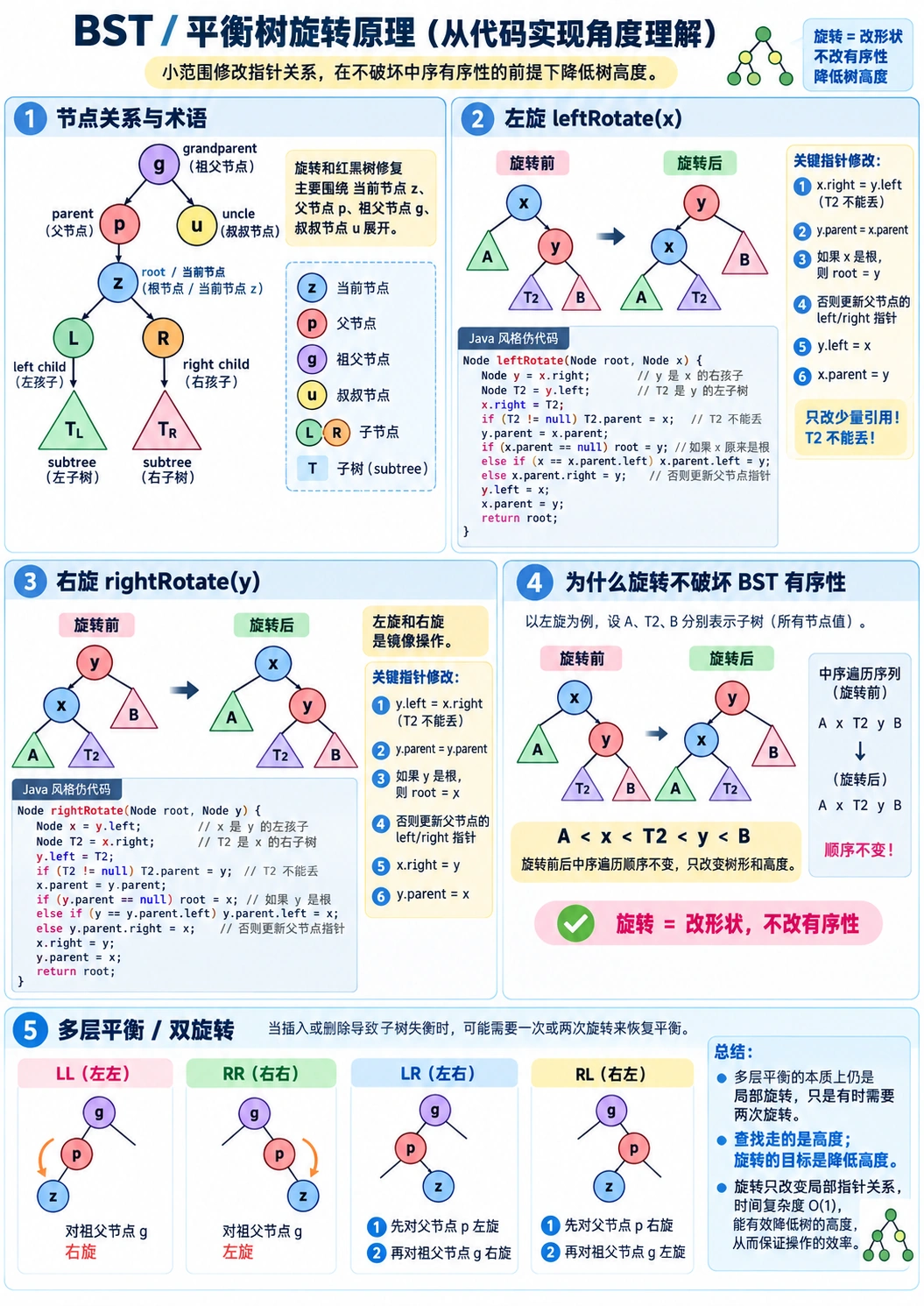

12. 左旋、右旋到底在做什么？

旋转最关键的思想是：

改变局部父子关系，但不能破坏 BST 的中序有序性。

例如右侧太重：

10
  \
   20
     \
      30

对 10 左旋：

      20
     /  \
   10    30

10 < 20 < 30 的顺序没有改变，但高度降低了。

代码层面，本质就是修改少量引用：

void leftRotate(Node x) {
    Node y = x.right;

    x.right = y.left;
    if (y.left != null) {
        y.left.parent = x;
    }

    y.parent = x.parent;

    if (x.parent == null) {
        root = y;
    } else if (x == x.parent.left) {
        x.parent.left = y;
    } else {
        x.parent.right = y;
    }

    y.left = x;
    x.parent = y;
}

所以旋转不是 ” 重新排序整棵树 “，而是局部换根。

13. AVL：严格控制高度差

AVL 是一种严格的平衡 BST。

核心要求可以理解为：

|左子树高度 - 右子树高度| <= 1

一旦明显失衡，就通过 LL / RR / LR / RL 等旋转恢复。

因此 AVL 的目标更接近：

尽量把树保持得矮且匀。

它的查询性能很好，但插入、删除时对高度变化比较敏感，维护动作也可能更多。

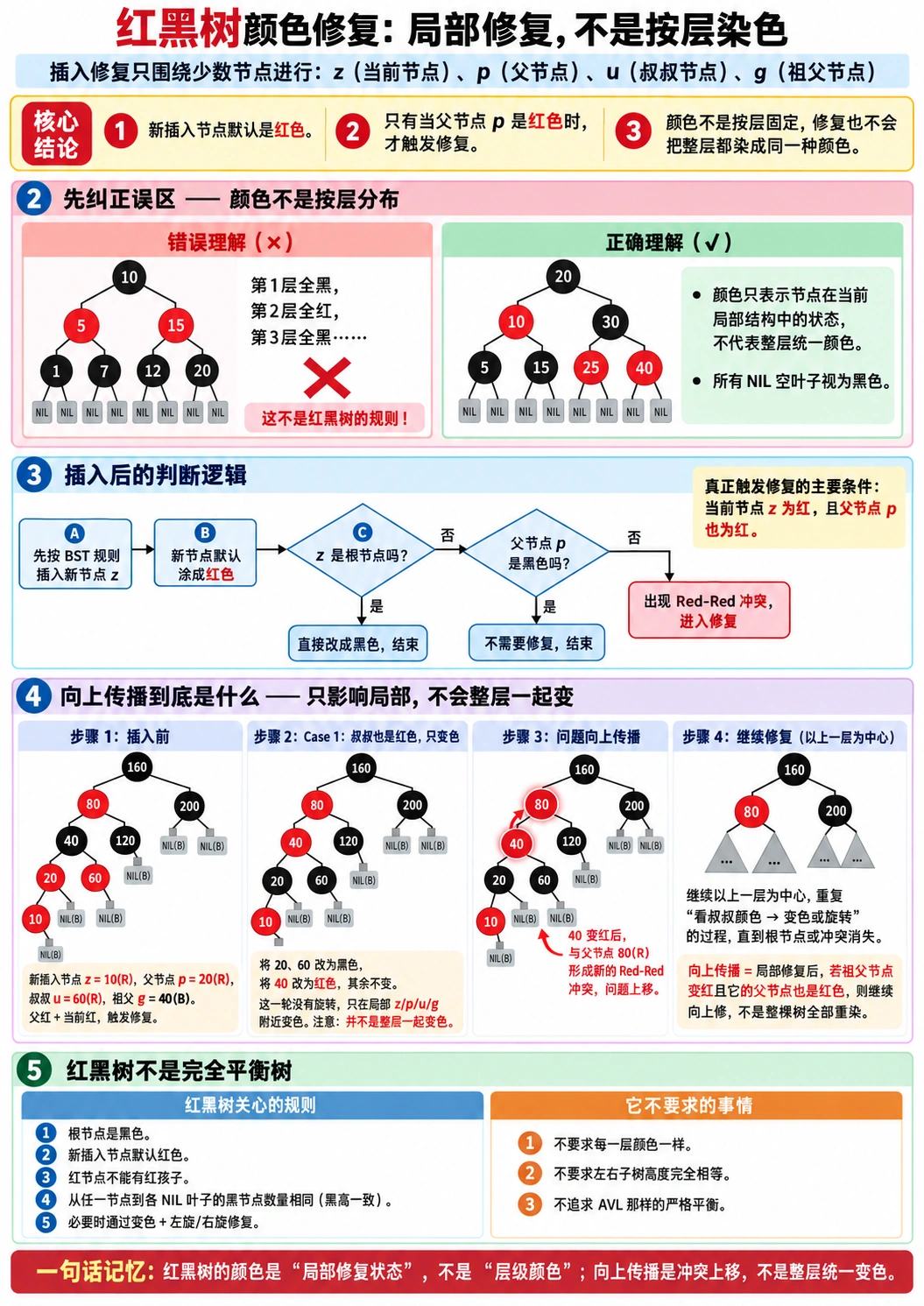

红黑树：不是追求 ” 绝对平衡 “，而是追求 ” 足够平衡 ”

这是整篇文章里我最容易误解的一部分。

我最初会想：

第一层黑
第二层红
第三层黑
第四层红

但红黑树完全不是按层染色。

颜色是节点的局部状态，不是层级颜色。

14. ” 叶子节点是黑色 ” 到底是什么意思？

红黑树规则中的 ” 叶子为黑 “，通常指的是理论上的 NIL 空叶子，不是说最后一层所有真实数据节点都必须是黑色。

例如：

        10(B)
       /     \
     5(R)   15(R)

完全可以合法。

如果把 NIL 展开：

            10(B)
          /       \
       5(R)       15(R)
      /   \       /   \
   NIL(B) NIL(B) NIL(B) NIL(B)

这就解释了为什么 ” 根黑、NIL 黑 ” 和 ” 新插入节点默认红色 ” 并不矛盾。

15. 红黑树真正限制的是什么？

红黑树仍然首先是 BST，所以：

左 < 根 < 右

仍然是搜索能力的来源。

在此基础上增加颜色约束，其中最值得理解的是两件事：

1. 红节点不能直接连接红孩子。
2. 从某个节点到下面 NIL 的路径，黑节点数量要保持一致（黑高一致）。

这意味着它允许：

黑 → 红 → 黑 → 红 → 黑

但不允许：

黑 → 红 → 红 → 红 → 黑

因此最长路径不会无限拉长。

红黑树不要求左右子树高度完全相等，而是通过颜色规则保证高度仍然是 O(log n)。

这就是它和 AVL 最本质的区别：

AVL：高度平衡更严格
红黑树：允许适度不平衡，只要不破坏红黑约束

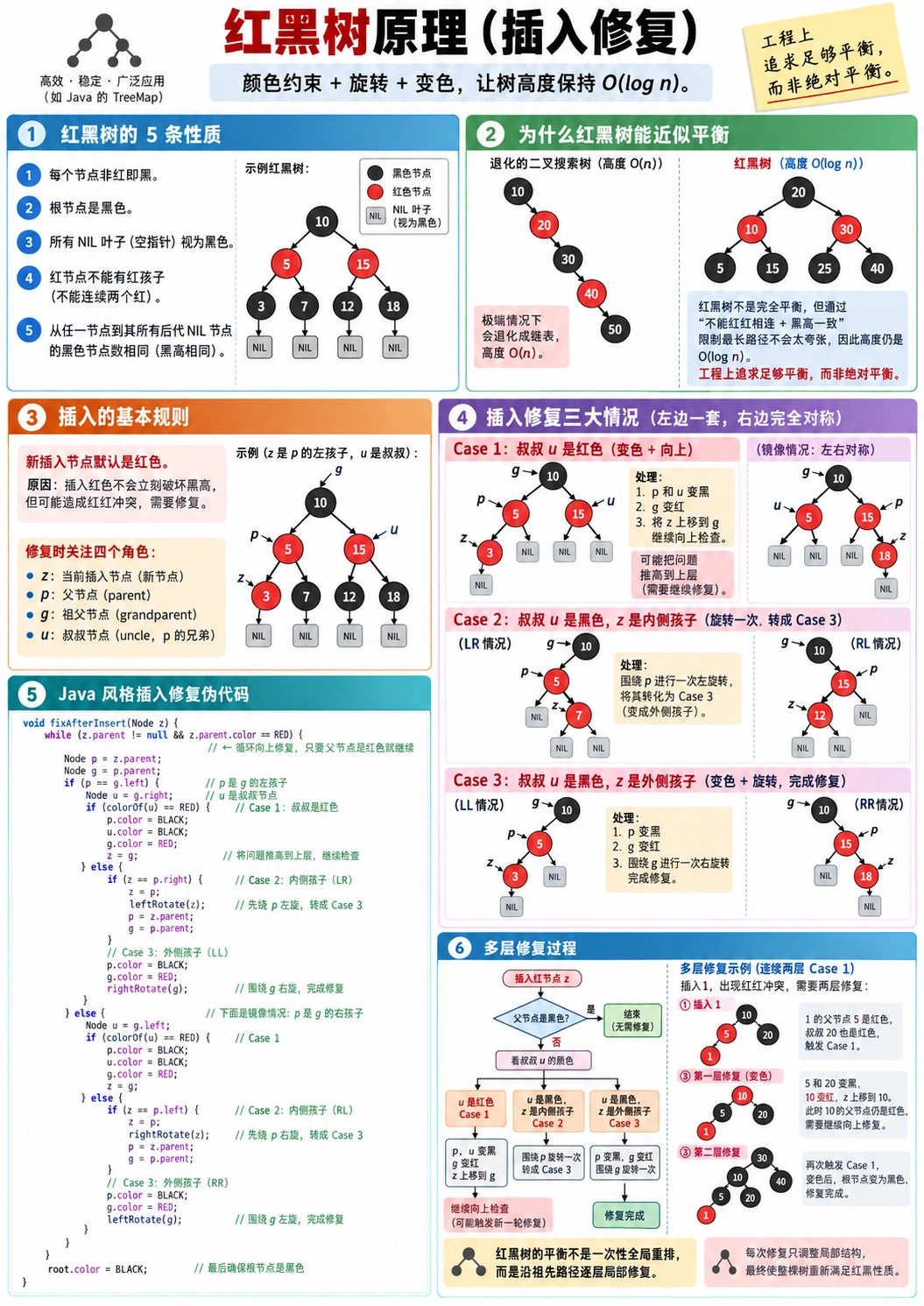

16. 为什么新节点默认插入红色？

假设插入一个黑节点，会直接让所在路径多一个黑节点，很容易破坏黑高一致。

而插入红色：

黑节点数量暂时不变

所以修复成本通常更低。

因此插入过程可以抽象成：

BST 规则插入
↓
新节点先标 Red
↓
如果是 root → 改 Black
↓
如果 parent 是 Black → 合法，结束
↓
如果 parent 也是 Red → 出现 Red-Red 冲突
↓
进入修复

这里需要特别纠正一个误区：

红黑树不是 ” 先完成颜色修复，再统一旋转 ”。

它是 Case 驱动的循环修复：根据父节点、叔叔节点、祖父节点的颜色和位置，决定这一轮只变色，还是变色 + 旋转。

17. 插入修复：叔叔红，通常先变色

设：

z = 当前节点
p = parent
u = uncle
 g = grandparent

如果 z 和 p 都是红色，同时叔叔 u 也是红色：

          g(B)
         /    \
       p(R)   u(R)
       /
     z(R)

可以做：

p → Black
u → Black
g → Red

这相当于把 ” 黑色配额 ” 从祖父下放给父亲和叔叔，局部树形甚至不用改变。

如果 g 变红以后，又和它自己的红色父节点产生冲突，那么问题会继续向上传播。

所以所谓 ” 多层修复 ” 不是整棵树一起重新染色，而是：

局部修好后，如果冲突被推到上一层，就以新的局部为中心继续修。

18. 叔叔黑：才会根据 LL / RR / LR / RL 旋转

例如：

10(B)
   \
   20(R)
      \
      30(R)

这是 RR，并且叔叔为黑（NIL 也算黑）。

此时需要变色 + 对祖父左旋：

       20(B)
      /     \
   10(R)   30(R)

如果结构是折线：

      10
      /
    5
     \
      7

属于 LR：先对 parent 左旋，把折线掰直，再对 grandparent 右旋。

因此红黑树与 AVL 的旋转动作本身并没有一种 ” 红黑树专属版本 ”。

区别在于触发旋转的判定规则不同。

AVL 更关注高度差；红黑树关注红红冲突与黑高约束。

19. 为什么红黑树不追求完全平衡？

因为 ” 更平衡 ” 本身也是有维护成本的。

可以这样理解：

AVL：
“只要高度差明显，我就要调整。”

红黑树：
“有一点歪没关系，只要还满足我的规则。”

因此红黑树允许树比 AVL 稍高，但减少了为了维持严格高度平衡而产生的维护动作。

目标不是获得数学意义上最矮的树，而是：

用较低的维护成本，保证树的高度仍然受控在 O(log n)。

这也是为什么红黑树非常适合作为工程中的通用平衡搜索树。

20. 红黑树删除：从 “Red-Red” 切换为 ” 黑高欠债 ”

插入时，新节点默认红色，因此主要修的是：

Red → Red

删除则不同。

如果删的是红节点，通常不会改变黑高；如果删除一个黑节点，就可能让某条路径突然少一个黑节点。

理解删除时，可以使用一个并非真实颜色、但很有帮助的概念：

Double Black

意思不是代码里真的多一种颜色，而是：

这里暂时 ” 欠一个黑色 ”。

然后根据 sibling 以及 sibling 的孩子颜色，选择变色、旋转，或者把这个 ” 欠债 ” 继续向 parent 上传。

因此我会把红黑树修改操作压缩成：

插入：主要修 Red-Red
删除：主要修 Black Height

这比背大量 Case 更容易建立整体模型。

21. 最终把这些结构放到同一张脑图里

学完这一轮以后，我不再把它们当作互相独立的名词，而会这样理解：

Array / ArrayList
│
├─ 连续槽位
├─ index 直接定位
└─ 随机访问 O(1)

LinkedList
│
├─ 节点通过引用连接
├─ 找节点 O(n)
└─ 已知节点后的局部插删 O(1)

HashMap
│
├─ hash 把 Key 转换成数组 bucket
├─ 平均查询接近 O(1)
├─ collision → 链表
├─ 长链表 → 红黑树
└─ resize 利用 2 的幂不断解锁更多 hash bit

BST
│
├─ 左 < 根 < 右
├─ 每次比较排除一整片数据
└─ 但可能退化成链表

AVL
│
├─ BST
└─ 严格控制高度差

Red-Black Tree
│
├─ BST
├─ 颜色不是按层分布
├─ 允许适度不平衡
├─ 变色 + 局部旋转
└─ 保证高度仍为 O(log n)

如果再压缩成一句话：

数组解决 ” 位置 “；链表解决 ” 连接 “；HashMap 解决 “Key 到位置的映射 “；BST 解决 ” 有序查找 “；平衡树解决 “BST 会长歪 “；红黑树则是在查询性能和维护成本之间做了非常典型的工程折中。

这也是这一轮重新学习数据结构后，我认为最值得留下来的认知。

参考源码

本文示意图来自本次学习过程中生成的原创教学图；Java 实现细节参考当前 OpenJDK 主干源码：

• OpenJDK HashMap.java
• OpenJDK ArrayList.java
• OpenJDK LinkedHashMap.java
